OHA 18-24-30-36 è adatto al riscaldamento industriale di piccoli, medi e grandi ambienti.

• 4 MODELLI:
  • 4 lunghezze: 18, 24, 30 e 36 metri
  • 4 potenze: 54, 72, 90 e 100 kW
• ELEVATO RENDIMENTO:
  • Rendimento bruciatore fino al 94,6%
  • Emissione circuito radiante 3kw/m
• COMPATTO E FACILE DA INSTALLARE:
  • Installabile anche completamente all'interno (ad eccezione di locali sportivi ed interrati)
  • Più leggero, carico inferiore sulla struttura dell'edificio
  • Dimensioni ridotte è installabile in spazi più contenuti
• INSTALLABILE A GRANDI ALTEZZE

CARATTERISTICHE GENERALI:

Questo nuovo OHA è una soluzione innovativa, infatti l'installazione è semplificata, le nuove staffe di sostengo e la cappa riflettente sono simili all'INFRA, mentre le dimensioni del bruciatore sono più contenute.
Il circuito radiante utilizza la stessa tecnologia di aggraffatura di OHA RHE ma con un diametro più piccolo (Ø180mm), garantendo al tempo stesso un elevata affidabilità sia di irraggiamento che di emissione termica.
Dotato di inverter OHA 18-36, garantisce una regolazione ottimale durante la fase regolazione post installazione dell'impianto, per offrire la miglior efficienza possibile e di conseguenza il miglior comfort termico.

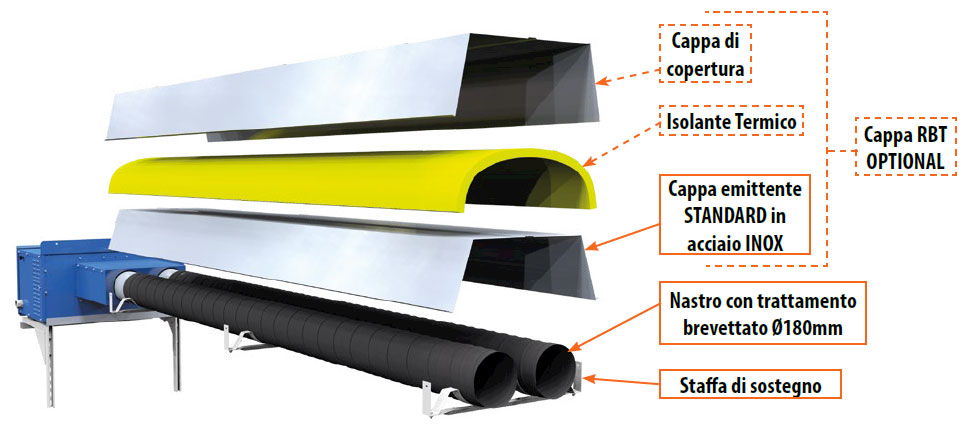

STRUTTURA DEL NASTRO RADIANTE OHA 18-36

L’accoppiamento dei singoli elementi è stato studiato per garantire la massima efficienza termica al suolo, riducendo al minimo le perdite di calore verso l’alto. La cappa emittente è in acciaio inox ed è disponibile su richiesta anche la versione RBT che offre un ulteriore isolamento termico nella parte superiore del circuito radiante ed un rendimento ancora più elevato d'irraggiamento.

GIUNZIONE TRA TUBI

Le giunzioni che collegano i tubi emittenti sono progettate per un facile collegamento a tenuta del tubo, senza silicone o collanti aggiuntivi.

VANTAGGI

• La tecnologia di SYSTEMA consente di uniformare il calore lungo tutto il circuito radiante riscaldando in modo omogeneo l’ambiente.
• Maggiore silenziosità del bruciatore (secondo le norme DIN-VDE-0530)
• Flessibilità di applicazione
• Elevati rendimenti di combustione ed di emissione
• Compatto e facile da installare
• Più leggero, meno carico nelle strutture
• Installabile a grandi altezze

CARATTERISTICHE TECNICHE

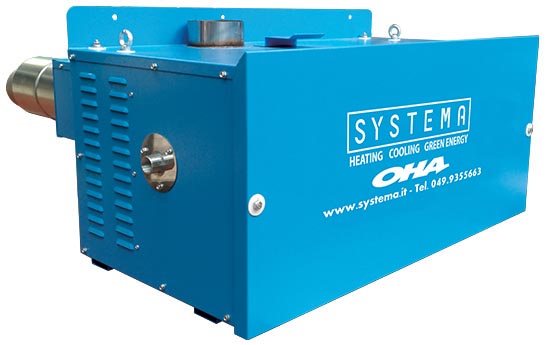

Unità termica alimentata a gas certificata CE, brevettata, pensile da installare all’esterno completa di:

• Bruciatore ad alto rendimento dotato di una testa di combustione con getto di gas puro in regime di flusso turbolento senza premiscelazione con postcombustione per mezzo di iniettori supplementari
• Ventilatore a ricircolo parziale dei fumi pilotato da inverter con protezione integrata per sovraccarico del motore
• Quadro elettrico OHA Standard a bordo macchina completo di apparecchiatura elettronica.
• Sistemi di sicurezza con sonde rilevazione temperatura e depressione
• Mantello di protezione con pannellatura autoportante in lamiera verniciata con materiale termoplastico

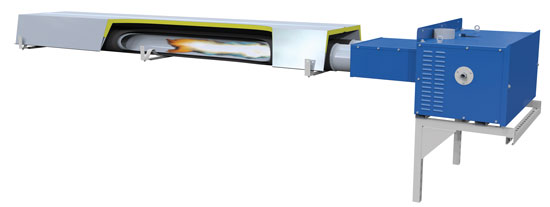

Nuovo circuito radiante composto da:

• Nuovo nastro radiante a doppia graffatura diametro Ø180mm
• Nuovo tipo di staffe
• Nuove cappe emittenti in 2 versioni: Standard in acciaio INOX e RBT (optional) con cappa in acciaio inox isolante termico e cappa superiore in alluminato
• Giunti niples per il collegamento del circuito radiante interno
